PDF Publication Title:
Text from PDF Page: 011

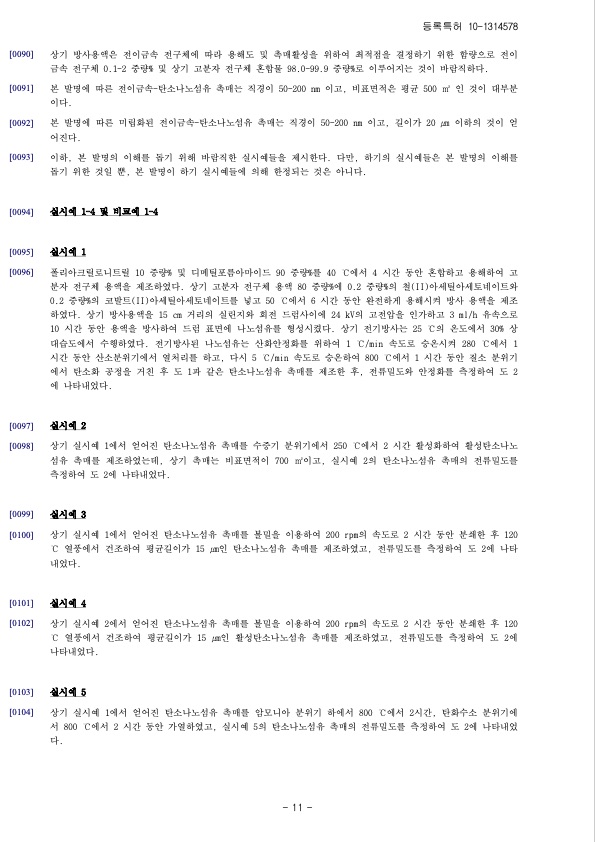

[0090] 상기 방사용액은 전이금속 전구체에 따라 용해도 및 촉매활성을 위하여 최적점을 결정하기 위한 함량으로 전이 금속 전구체 0.1-2 중량% 및 상기 고분자 전구체 혼합물 98.0-99.9 중량%로 이루어지는 것이 바람직하다. [0091] 본 발명에 따른 전이금속-탄소나노섬유 촉매는 직경이 50-200 nm 이고, 비표면적은 평균 500 m² 인 것이 대부분 이다. [0092] 본 발명에 따른 미립화된 전이금속-탄소나노섬유 촉매는 직경이 50-200 nm 이고, 길이가 20 μm 이하의 것이 얻 어진다. [0093] 이하, 본 발명의 이해를 돕기 위해 바람직한 실시예들을 제시한다. 다만, 하기의 실시예들은 본 발명의 이해를 돕기 위한 것일 뿐, 본 발명이 하기 실시예들에 의해 한정되는 것은 아니다. [0094] 실시예 1-4 및 비교예 1-4 [0095] 실시예 1 [0096] 폴리아크릴로니트릴 10 중량% 및 디메틸포름아마이드 90 중량%를 40 °C에서 4 시간 동안 혼합하고 용해하여 고 분자 전구체 용액을 제조하였다. 상기 고분자 전구체 용액 80 중량%에 0.2 중량%의 철(II)아세틸아세토네이트와 0.2 중량%의 코발트(II)아세틸아세토네이트를 넣고 50 °C에서 6 시간 동안 완전하게 용해시켜 방사 용액을 제조 하였다. 상기 방사용액을 15 cm 거리의 실린지와 회전 드럼사이에 24 kV의 고전압을 인가하고 3 ml/h 유속으로 10 시간 동안 용액을 방사하여 드럼 표면에 나노섬유를 형성시켰다. 상기 전기방사는 25 °C의 온도에서 30% 상 대습도에서 수행하였다. 전기방사된 나노섬유는 산화안정화를 위하여 1 °C/min 속도로 승온시켜 280 °C에서 1 시간 동안 산소분위기에서 열처리를 하고, 다시 5 °C/min 속도로 승온하여 800 °C에서 1 시간 동안 질소 분위기 에서 탄소화 공정을 거친 후 도 1과 같은 탄소나노섬유 촉매를 제조한 후, 전류밀도와 안정화를 측정하여 도 2 에 나타내었다. 1에서 얻어진 탄소나노섬유 촉매를 수증기 분위기에서 250 °C에서 2 시간 활성화하여 활성탄소나노 제조하였는데, 상기 촉매는 비표면적이 700 m²이고, 실시예 2의 탄소나노섬유 촉매의 전류밀도를 2에 나타내었다. 1에서 얻어진 탄소나노섬유 촉매를 볼밀을 이용하여 200 rpm의 속도로 2 시간 동안 분쇄한 후 120 건조하여 평균길이가 15 μm인 탄소나노섬유 촉매를 제조하였고, 전류밀도를 측정하여 도 2에 나타 2에서 얻어진 탄소나노섬유 촉매를 볼밀을 이용하여 200 rpm의 속도로 2 시간 동안 분쇄한 후 120 건조하여 평균길이가 15 μm인 활성탄소나노섬유 촉매를 제조하였고, 전류밀도를 측정하여 도 2에 등록특허 10-1314578 [0097] 실시예 2 [0098] 상기 실시예 섬유 촉매를 측정하여 도 [0099] 실시예 3 [0100] 상기 실시예 °C 열풍에서 내었다. [0101] 실시예 4 [0102] 상기 실시예 °C 열풍에서 나타내었다. [0103] 실시예 5 [0104] 상기 실시예 서 800 °C에서 2 시간 동안 가열하였고, 실시예 5의 탄소나노섬유 촉매의 전류밀도를 측정하여 도 2에 나타내었 다. 1에서 얻어진 탄소나노섬유 촉매를 암모니아 분위기 하에서 800 °C에서 2시간, 탄화수소 분위기에 - 11 -PDF Image | KR1020100124149
PDF Search Title:
KR1020100124149Original File Name Searched:
KR101314578B1.pdfDIY PDF Search: Google It | Yahoo | Bing
Sulfur Deposition on Carbon Nanofibers using Supercritical CO2 Sulfur Deposition on Carbon Nanofibers using Supercritical CO2. Gamma sulfur also known as mother of pearl sulfur and nacreous sulfur... More Info
CO2 Organic Rankine Cycle Experimenter Platform The supercritical CO2 phase change system is both a heat pump and organic rankine cycle which can be used for those purposes and as a supercritical extractor for advanced subcritical and supercritical extraction technology. Uses include producing nanoparticles, precious metal CO2 extraction, lithium battery recycling, and other applications... More Info
| CONTACT TEL: 608-238-6001 Email: greg@infinityturbine.com | RSS | AMP |
