PDF Publication Title:

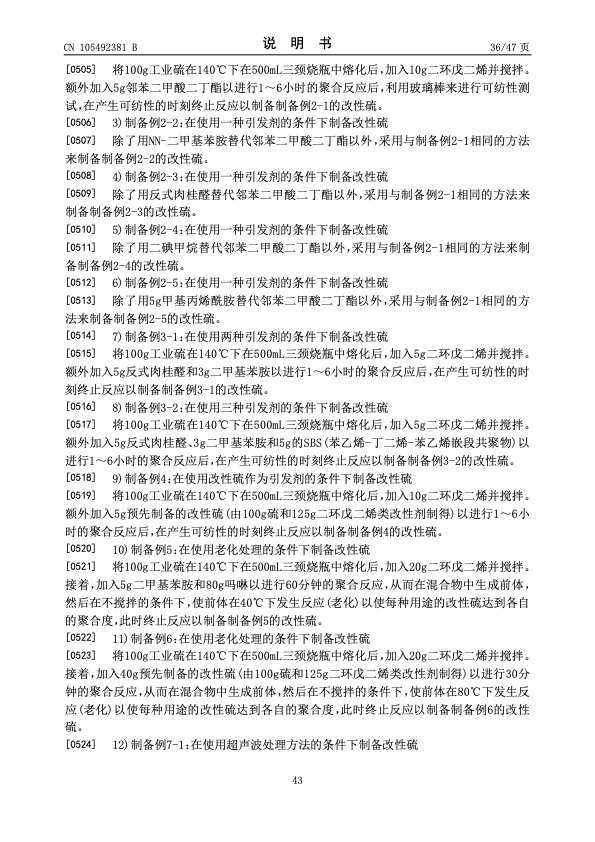

Text from PDF Page: 043
CN 105492381 B 说 明 书 36/47页 试，在产生可纺性的时刻终止反应以制备制备例2-1的改性硫。 [0505] 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入10g二环戊二烯并搅拌。 额外加入5g邻苯二甲酸二丁酯以进行1~6小时的聚合反应后，利用玻璃棒来进行可纺性测 [0506] [0507] 3)制备例2-2:在使用一种引发剂的条件下制备改性硫 除了用NN-二甲基苯胺替代邻苯二甲酸二丁酯以外，采用与制备例2-1相同的方法 来制备制备例2-2的改性硫。 [0508] [0509] 4)制备例2-3:在使用一种引发剂的条件下制备改性硫 除了用反式肉桂醛替代邻苯二甲酸二丁酯以外，采用与制备例2-1相同的方法来 制备制备例2-3的改性硫。 5)制备例2-4:在使用一种引发剂的条件下制备改性硫 除了用二碘甲烷替代邻苯二甲酸二丁酯以外，采用与制备例2-1相同的方法来制 备制备例2-4的改性硫。 6)制备例2-5:在使用一种引发剂的条件下制备改性硫 除了用5g甲基丙烯酰胺替代邻苯二甲酸二丁酯以外，采用与制备例2-1相同的方 法来制备制备例2-5的改性硫。 [0510] [0511] [0512] [0513] [0514] [0515] 额外加入5g反式肉桂醛和3g二甲基苯胺以进行1~6小时的聚合反应后，在产生可纺性的时 7)制备例3-1:在使用两种引发剂的条件下制备改性硫 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入5g二环戊二烯并搅拌。 刻终止反应以制备制备例3-1的改性硫。 [0516] [0517] 额外加入5g反式肉桂醛、3g二甲基苯胺和5g的SBS(苯乙烯-丁二烯-苯乙烯嵌段共聚物)以 8)制备例3-2:在使用三种引发剂的条件下制备改性硫 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入5g二环戊二烯并搅拌。 进行1~6小时的聚合反应后，在产生可纺性的时刻终止反应以制备制备例3-2的改性硫。 [0518] [0519] 额外加入5g预先制备的改性硫(由100g硫和125g二环戊二烯类改性剂制得)以进行1~6小 9)制备例4:在使用改性硫作为引发剂的条件下制备改性硫 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入10g二环戊二烯并搅拌。 时的聚合反应后，在产生可纺性的时刻终止反应以制备制备例4的改性硫。 [0520] [0521] 接着，加入5g二甲基苯胺和80g吗啉以进行60分钟的聚合反应，从而在混合物中生成前体， 然后在不搅拌的条件下，使前体在40°C下发生反应(老化)以使每种用途的改性硫达到各自 10)制备例5:在使用老化处理的条件下制备改性硫 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入20g二环戊二烯并搅拌。 的聚合度，此时终止反应以制备制备例5的改性硫。 [0522] [0523] 接着，加入40g预先制备的改性硫(由100g硫和125g二环戊二烯类改性剂制得)以进行30分 钟的聚合反应，从而在混合物中生成前体，然后在不搅拌的条件下，使前体在80°C下发生反 应(老化)以使每种用途的改性硫达到各自的聚合度，此时终止反应以制备制备例6的改性 硫。 [0524] 12)制备例7-1:在使用超声波处理方法的条件下制备改性硫 43 11)制备例6:在使用老化处理的条件下制备改性硫 将100g工业硫在140°C下在500mL三颈烧瓶中熔化后，加入20g二环戊二烯并搅拌。PDF Image | Urea particle coating for controlled release by using DCPD modified sulfur
PDF Search Title:
Urea particle coating for controlled release by using DCPD modified sulfurOriginal File Name Searched:
CN105492381B.pdfDIY PDF Search: Google It | Yahoo | Bing
Sulfur Deposition on Carbon Nanofibers using Supercritical CO2 Sulfur Deposition on Carbon Nanofibers using Supercritical CO2. Gamma sulfur also known as mother of pearl sulfur and nacreous sulfur... More Info
CO2 Organic Rankine Cycle Experimenter Platform The supercritical CO2 phase change system is both a heat pump and organic rankine cycle which can be used for those purposes and as a supercritical extractor for advanced subcritical and supercritical extraction technology. Uses include producing nanoparticles, precious metal CO2 extraction, lithium battery recycling, and other applications... More Info
| CONTACT TEL: 608-238-6001 Email: greg@infinityturbine.com | RSS | AMP |
