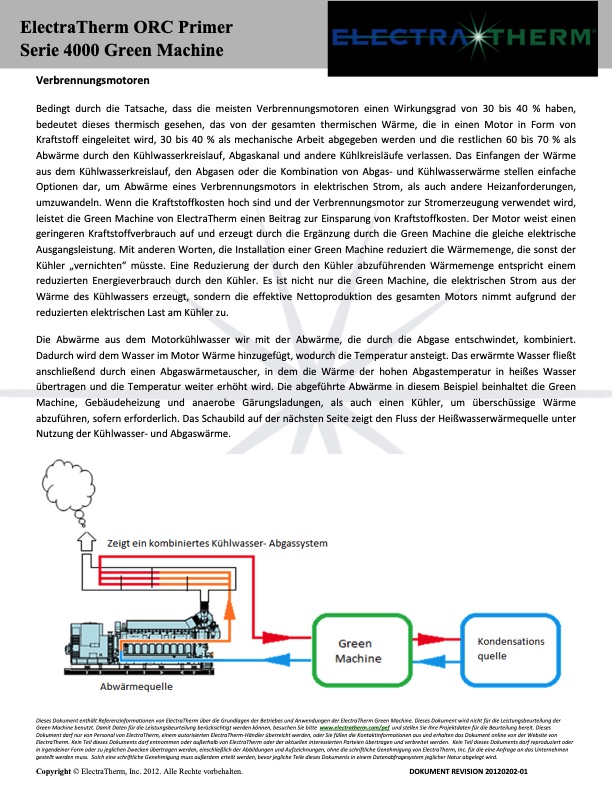

Text from PDF Page: 012
ElectraTherm ORC Primer Serie 4000 Green Machine Verbrennungsmotoren Bedingt durch die Tatsache, dass die meisten Verbrennungsmotoren einen Wirkungsgrad von 30 bis 40 % haben, bedeutet dieses thermisch gesehen, das von der gesamten thermischen Wärme, die in einen Motor in Form von Kraftstoff eingeleitet wird, 30 bis 40 % als mechanische Arbeit abgegeben werden und die restlichen 60 bis 70 % als Abwärme durch den Kühlwasserkreislauf, Abgaskanal und andere Kühlkreisläufe verlassen. Das Einfangen der Wärme aus dem Kühlwasserkreislauf, den Abgasen oder die Kombination von Abgas- und Kühlwasserwärme stellen einfache Optionen dar, um Abwärme eines Verbrennungsmotors in elektrischen Strom, als auch andere Heizanforderungen, umzuwandeln. Wenn die Kraftstoffkosten hoch sind und der Verbrennungsmotor zur Stromerzeugung verwendet wird, leistet die Green Machine von ElectraTherm einen Beitrag zur Einsparung von Kraftstoffkosten. Der Motor weist einen geringeren Kraftstoffverbrauch auf und erzeugt durch die Ergänzung durch die Green Machine die gleiche elektrische Ausgangsleistung. Mit anderen Worten, die Installation einer Green Machine reduziert die Wärmemenge, die sonst der Kühler „vernichten“ müsste. Eine Reduzierung der durch den Kühler abzuführenden Wärmemenge entspricht einem reduzierten Energieverbrauch durch den Kühler. Es ist nicht nur die Green Machine, die elektrischen Strom aus der Wärme des Kühlwassers erzeugt, sondern die effektive Nettoproduktion des gesamten Motors nimmt aufgrund der reduzierten elektrischen Last am Kühler zu. Die Abwärme aus dem Motorkühlwasser wir mit der Abwärme, die durch die Abgase entschwindet, kombiniert. Dadurch wird dem Wasser im Motor Wärme hinzugefügt, wodurch die Temperatur ansteigt. Das erwärmte Wasser fließt anschließend durch einen Abgaswärmetauscher, in dem die Wärme der hohen Abgastemperatur in heißes Wasser übertragen und die Temperatur weiter erhöht wird. Die abgeführte Abwärme in diesem Beispiel beinhaltet die Green Machine, Gebäudeheizung und anaerobe Gärungsladungen, als auch einen Kühler, um überschüssige Wärme abzuführen, sofern erforderlich. Das Schaubild auf der nächsten Seite zeigt den Fluss der Heißwasserwärmequelle unter Nutzung der Kühlwasser- und Abgaswärme. Dieses Dokument enthält Referenzinformationen von ElectraTherm über die Grundlagen der Betriebes und Anwendungen der ElectraTherm Green Machine. Dieses Dokument wird nicht für die Leistungsbeurteilung der Green Machine benutzt. Damit Daten für die Leistungsbeurteilung berücksichtigt werden können, besuchen Sie bitte www.electratherm.com/pef und stellen Sie Ihre Projektdaten für die Beurteilung bereit. Dieses Dokument darf nur von Personal von ElectraTherm, einem autorisierten ElectraTherm-Händler überreicht werden, oder Sie füllen die Kontaktinformationen aus und erhalten das Dokument online von der Website von ElectraTherm. Kein Teil dieses Dokuments darf entnommen oder außerhalb von ElectraTherm oder der aktuellen interessierten Parteien übertragen und verbreitet werden. Kein Teil dieses Dokuments darf reproduziert oder in irgendeiner Form oder zu jeglichen Zwecken übertragen werden, einschließlich der Abbildungen und Aufzeichnungen, ohne die schriftliche Genehmigung von ElectraTherm, Inc. für die eine Anfrage an das Unternehmen gestellt werden muss. Solch eine schriftliche Genehmigung muss außerdem erteilt werden, bevor jegliche Teile dieses Dokuments in einem Datenabfragesystem jeglicher Natur abgelegt wird. Copyright © ElectraTherm, Inc. 2012. Alle Rechte vorbehalten. DOKUMENT REVISION 20120202-01PDF Image | ElectraTherm ORC Primer Serie 4000
