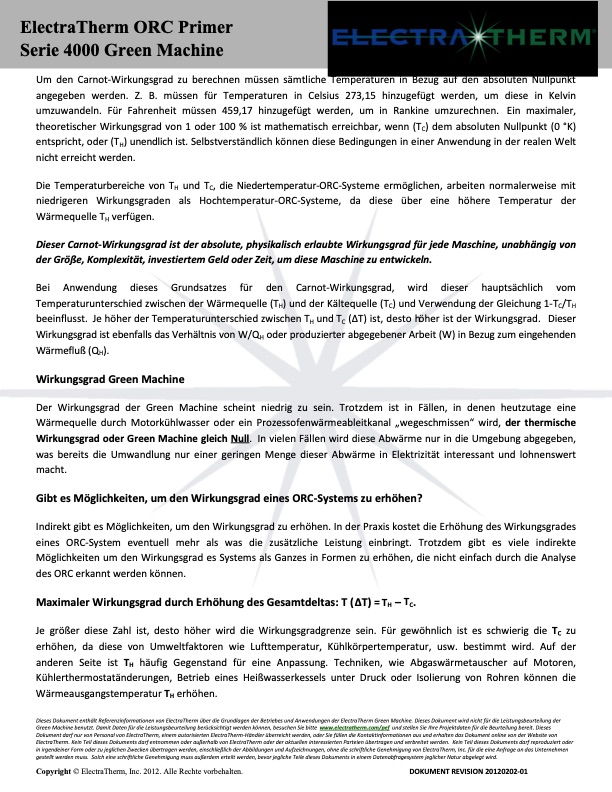

ElectraTherm ORC Primer Serie 4000 Green Machine Um den Carnot-Wirkungsgrad zu berechnen müssen sämtliche Temperaturen in Bezug auf den absoluten Nullpunkt angegeben werden. Z. B. müssen für Temperaturen in Celsius 273,15 hinzugefügt werden, um diese in Kelvin umzuwandeln. Für Fahrenheit müssen 459,17 hinzugefügt werden, um in Rankine umzurechnen. Ein maximaler, theoretischer Wirkungsgrad von 1 oder 100 % ist mathematisch erreichbar, wenn (TC) dem absoluten Nullpunkt (0 °K) entspricht, oder (TH) unendlich ist. Selbstverständlich können diese Bedingungen in einer Anwendung in der realen Welt nicht erreicht werden. Die Temperaturbereiche von TH und TC, die Niedertemperatur-ORC-Systeme ermöglichen, arbeiten normalerweise mit niedrigeren Wirkungsgraden als Hochtemperatur-ORC-Systeme, da diese über eine höhere Temperatur der Wärmequelle TH verfügen. Dieser Carnot-Wirkungsgrad ist der absolute, physikalisch erlaubte Wirkungsgrad für jede Maschine, unabhängig von der Größe, Komplexität, investiertem Geld oder Zeit, um diese Maschine zu entwickeln. Bei Anwendung dieses Grundsatzes für den Carnot-Wirkungsgrad, wird dieser hauptsächlich vom Temperaturunterschied zwischen der Wärmequelle (TH) und der Kältequelle (TC) und Verwendung der Gleichung 1-TC/TH beeinflusst. Je höher der Temperaturunterschied zwischen TH und TC (ΔT) ist, desto höher ist der Wirkungsgrad. Dieser Wirkungsgrad ist ebenfalls das Verhältnis von W/QH oder produzierter abgegebener Arbeit (W) in Bezug zum eingehenden Wärmefluß (QH). Wirkungsgrad Green Machine Der Wirkungsgrad der Green Machine scheint niedrig zu sein. Trotzdem ist in Fällen, in denen heutzutage eine Wärmequelle durch Motorkühlwasser oder ein Prozessofenwärmeableitkanal „wegeschmissen“ wird, der thermische Wirkungsgrad oder Green Machine gleich Null. In vielen Fällen wird diese Abwärme nur in die Umgebung abgegeben, was bereits die Umwandlung nur einer geringen Menge dieser Abwärme in Elektrizität interessant und lohnenswert macht. Gibt es Möglichkeiten, um den Wirkungsgrad eines ORC-Systems zu erhöhen? Indirekt gibt es Möglichkeiten, um den Wirkungsgrad zu erhöhen. In der Praxis kostet die Erhöhung des Wirkungsgrades eines ORC-System eventuell mehr als was die zusätzliche Leistung einbringt. Trotzdem gibt es viele indirekte Möglichkeiten um den Wirkungsgrad es Systems als Ganzes in Formen zu erhöhen, die nicht einfach durch die Analyse des ORC erkannt werden können. MaximalerWirkungsgraddurchErhöhungdesGesamtdeltas:T(ΔT)=TH –TC. Je größer diese Zahl ist, desto höher wird die Wirkungsgradgrenze sein. Für gewöhnlich ist es schwierig die TC zu erhöhen, da diese von Umweltfaktoren wie Lufttemperatur, Kühlkörpertemperatur, usw. bestimmt wird. Auf der anderen Seite ist TH häufig Gegenstand für eine Anpassung. Techniken, wie Abgaswärmetauscher auf Motoren, Kühlerthermostatänderungen, Betrieb eines Heißwasserkessels unter Druck oder Isolierung von Rohren können die Wärmeausgangstemperatur TH erhöhen. Dieses Dokument enthält Referenzinformationen von ElectraTherm über die Grundlagen der Betriebes und Anwendungen der ElectraTherm Green Machine. Dieses Dokument wird nicht für die Leistungsbeurteilung der Green Machine benutzt. Damit Daten für die Leistungsbeurteilung berücksichtigt werden können, besuchen Sie bitte www.electratherm.com/pef und stellen Sie Ihre Projektdaten für die Beurteilung bereit. Dieses Dokument darf nur von Personal von ElectraTherm, einem autorisierten ElectraTherm-Händler überreicht werden, oder Sie füllen die Kontaktinformationen aus und erhalten das Dokument online von der Website von ElectraTherm. Kein Teil dieses Dokuments darf entnommen oder außerhalb von ElectraTherm oder der aktuellen interessierten Parteien übertragen und verbreitet werden. Kein Teil dieses Dokuments darf reproduziert oder in irgendeiner Form oder zu jeglichen Zwecken übertragen werden, einschließlich der Abbildungen und Aufzeichnungen, ohne die schriftliche Genehmigung von ElectraTherm, Inc. für die eine Anfrage an das Unternehmen gestellt werden muss. Solch eine schriftliche Genehmigung muss außerdem erteilt werden, bevor jegliche Teile dieses Dokuments in einem Datenabfragesystem jeglicher Natur abgelegt wird. Copyright © ElectraTherm, Inc. 2012. Alle Rechte vorbehalten. DOKUMENT REVISION 20120202-01PDF Image | ElectraTherm ORC Primer Serie 4000
